Multiprise pour baie

Généralement dans une baie de data-center on ne trouve pas de prises électriques de type E/F (prises standards en France), mais uniquement des prises au format C14. Pour brancher nos machines hors-format comme les NUC, les briques ou les RaspberryPi nous avions cependant besoin d'une multiprise type E/F, a raccorder sur l'APC au format C14 présent dans la baie.

Il existe des multiprises de ce genre (Voir par exemple), mais nous souhaitions pouvoir brancher plus de machines et récupérer du matériel déjà existant.

Voici comment adapter une multiprise “classique” en multiprise pour baie de data-center.

Matériel

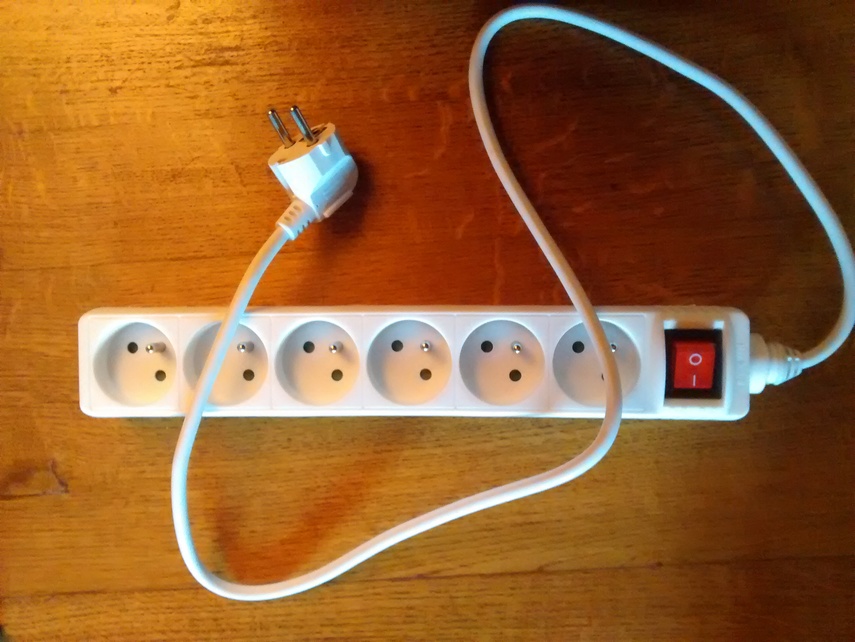

  • Une multiprise dévissable

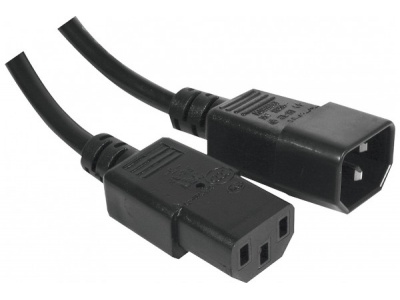

  • Un câble C14 mâle-femelle

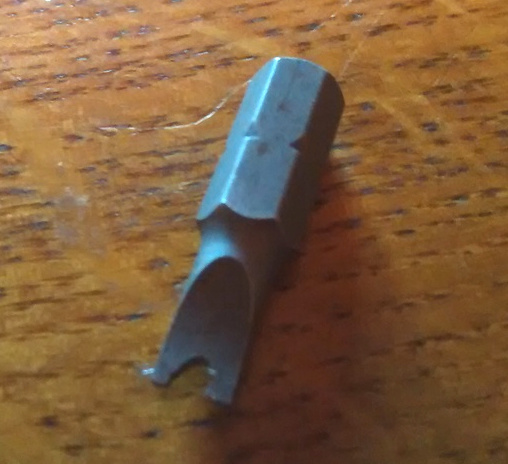

  • Un embout de type Snake-Eye pour vis anti-démontage (opi a un embout de ce type)

Fabrication

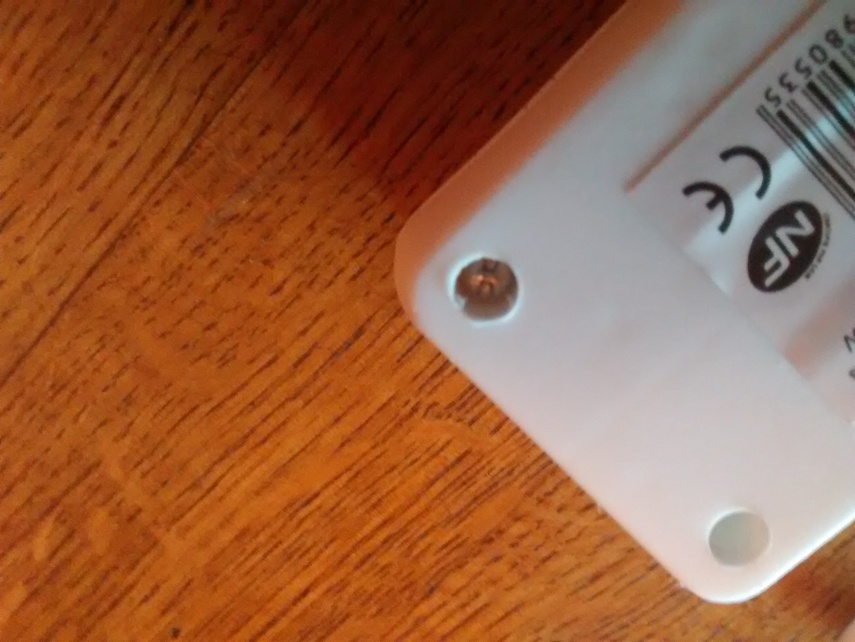

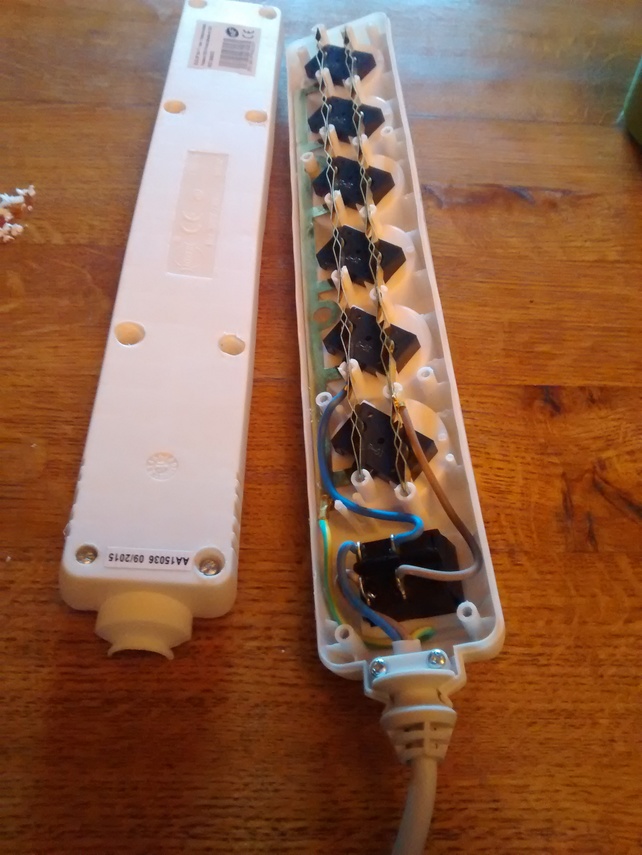

  1. Démonter la multiprise en enlevant chacune des vis “snake-eye”

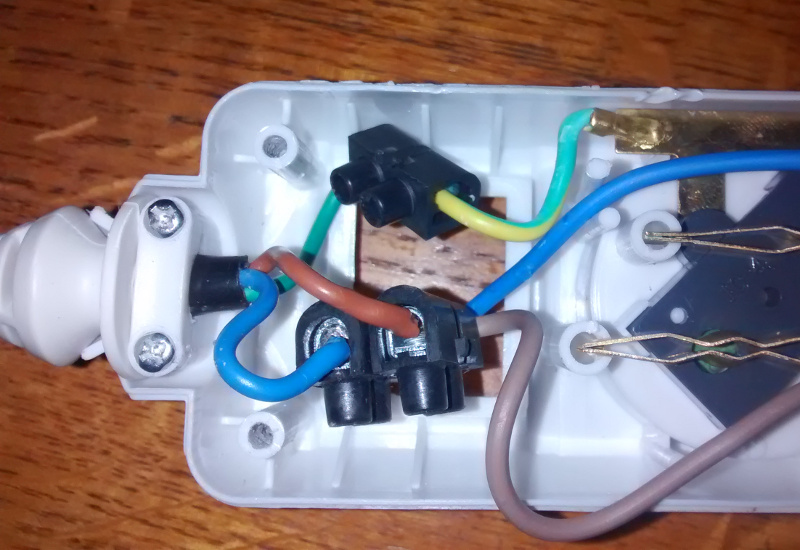

  2. Dessouder le câble existant, retirer l'interrupteur puis utiliser des dominos pour assembler le cable C14 à la multiprise. Il est déconseillé d'utiliser une soudure à l'étain pour des cables 220V.

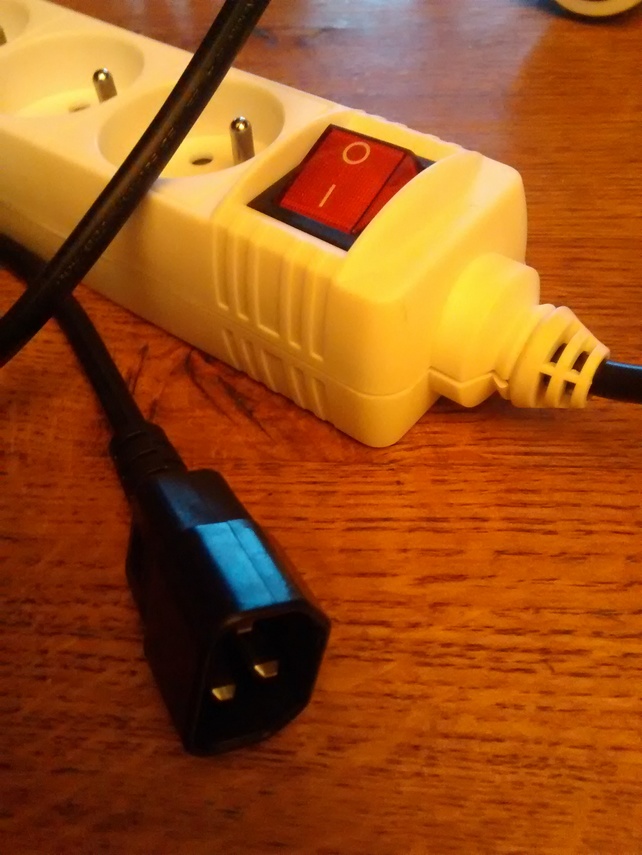

  3. Remonter la multiprise
