La stratégie générale est d'éviter les interférence entre les matériels en étant respectueux des autres usages de la bande des 5 GHz :

• pour les équipements wifi que l'on maîtrise,
  • on va choisir des canaux qui ne se télescopent pas d'un matériel à l'autre, fixées pour éviter les comportements imprévisibles, et les plus étroites possibles
• pour les équipements wifi tiers, on va s'adapter (changer de fréquence) en fonction de ce que l'on voit à l'usage
• pour les radars (cf DFS) on fera en sorte d'avoir toujours une fréquence de repli quand on doit céder la place

On établit ainsi le plan radio suivant :

• largeur de canal (channel width) : le plus étroit permettant de transporter le débit de l'uplink du quartier (ex: 10MHz)
• Choisir pour chaque AP deux fréquences qu'on nommera F1 et F2 :
  • F1 une fréquence principale dans 5470-5600 MHz ou 5650-5725 MHz en évitant les chevauchement avec les autres équipements du quartier et en laissant une marge de 10MHz avant/après pour les bavures
  • F2 une fréquence de secours en cas de DFS dans 5600-5650 MHz³⁾

• Control Frequency List, MHz : ON, y inclure F1 et F2 uniquement.
• Center Frequency : F1
• Advanced/Automatic Power Control : Reliable ⁴⁾

• Frequency : F1
• Frequency List, MHz: inclure F1 et F2 uniquement

• Étudier les interférences, à la fois du côté de l'AP et de chaque station et choisir une nouvelle F1
• Réduire la largeur de canal

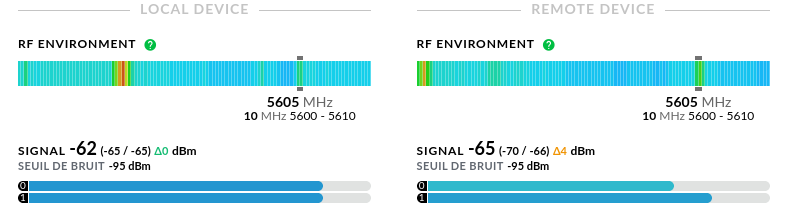

L'onglet principal fournit une visualisation bien utile avec la barre colorée côté AP ET station (bleu = clair, rouge = bruité) :

Utiliser du matos dédié au test sous airOS8 à la fois côté AP puis côté station (oui, c'est lourdingue…).

• auto/fixé : fixé
• canal : idéalement : dans 5150-5250 MHz⁵⁾
• largeur de canal (channel width) : 80MHz (ça n'empêche pas les matos qui ne le supportent pas de se connecter)

* changer de canal au sein de 5150-5250 MHz, voire dans 5250-5350 MHz (délai d'une minute au démarrage, cf DFS) * réduire la largeur (channel width) pour moins de début mais plus de fiabilité

Pas d'outil « clefs en main » dans OpenWRT, le plus simple est de le faire depuis un ordi, par ex avec

$ sudo nmcli device wifi list --rescan yes

En résumé pour l'usage « réseau de quartier », on dispose de la plage 5470-5725 MHz avec une puissance de 1W. Qu'on peut choisir de découper en canaux de largeur (channel width) différente pour « économiser » plus ou moins la place ⁷⁾.

- sur les appareils sous AirOS v6, c'est le cas par défaut, on peut laisser cette sélection auto par simplicité, mais être attentif au fait que le choix effectué ne sera peut-être pas pertinent… Surtout dans le cas de plusieurs antennes dans un périmètre restreint.

- sur les appareils sous AirOS v8, il n'est pas possible de laisser la sélection de canal en automatique, il faut donc se poser la question de la bonne fréquence, et de fréquences de secours.

- sur les appareils sous OpenWRT, on choisit soit un canal fixe soit on laisse en auto.

Toutes les fréquences que nous employons requièrent l'usage du DFS (Dynamic Frequency Selection), afin de céder la priorité aux radars météo opérant sur la bande des 5GHz. C'est une obligation réglementaire implémentée logiciellement dans les antennes/routeurs. Le protocole est le suivant :

• Au démarrage de l'antenne en mode AP, elle attend un certain nombre de minutes (1 ou 10, cf tableau) pour s'assurer qu'aucun radar météo n'utilise cette fréquence. Pendant ce temps d'attente, le lien est coupé et l'interface de l'antenne affiche DFS Wait. Au bout de ce délai, l'antenne devient active et les stations peuvent s'y connecter.
• Par la suite, si un radar météo se met à utiliser sa fréquence, l'antenne le détecte et change de fréquence immédiatement (si une frequency list est définie, elle piochera dedans, sinon n'importe où)

On les évite en choisissant pour les différents points d'accès (AP) d'une même zone géographique des fréquences fixes, qui ne se superposent pas. Particulièrement si les antennes sont sur le même bâtiment (ex: relais).

On peut vérifier la non-superposition via l'outil de surveillance, par exemple pour le réseau de quartier st-félix :

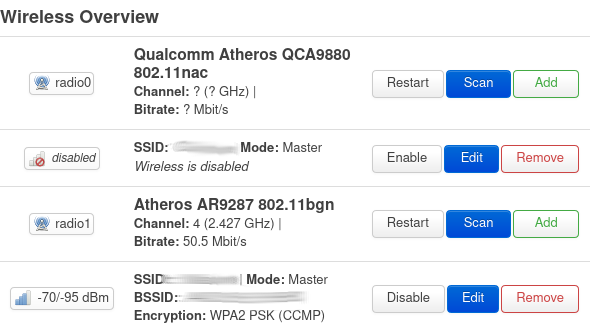

Certains routeurs abonnés que nous utilisons peuvent proposer un point d'accès sur la bande des 5GHz. Il est suggéré soit de désactiver cette fonction pour ne pas parasiter les antennes soit se cantoner aux fréquences réservées à l'usage intérieur (attention, openwrt par défaut pioche dans toutes les fréquences, intéreur et extérieur).

On est pas tout seuls à faire du wifi ; il convient donc d'observer l'environnement radio des deux côtés d'un lien (AP/station) pour guider le choix de la fréquence, l’affiner/le faire évoluer.

(il y a des versions françaises de tous les docs)

• DFS sur wikipédia
• Le TNRBF compile les règles du jeu de l'usage des fréquence (on se situe dans l'usage « WAS/RLAN »), il est mis à jour à chaque modification législative.
• La dernière décision européenne en date sur le sujet est (UE) 2022/179 du 22 février 2022, elle s'appuie sur la recommandation technique ITU M.1652
• Dynamic Frequency Selection (DFS) in 5GHz Unlicensed Bands NTS - An Overview of Worldwide Regulatory Requirements Plus clair que les papiers légaux, écrit par une boite de conseil.
